產品名稱：ST550D-灌裝稱重儀表
適用于橡膠、化工、冶金、煙草、制藥、食品、電池液充裝等工業領域。
技術參數

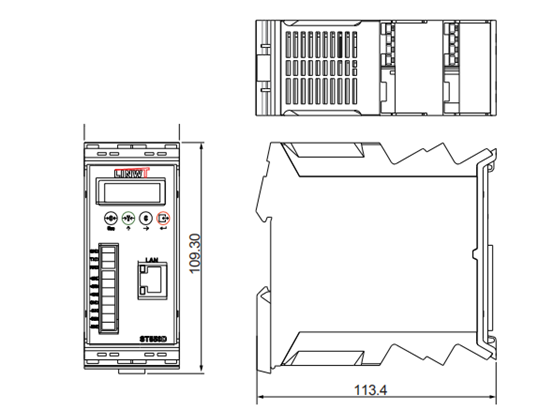

外形尺寸
特點及應用
相關案例
相關下載
精度 | 顯示分度：顯示分度150,000 |
顯示和按鍵 | 顯示：128*32 OLED中英文顯示 稱重狀態顯示：凈重、零點、單位、運動檢測、 按鍵：4個功能鍵（去皮、清皮、清零、確認） |
AD轉換 | 類型：Σ/Δ24位AD轉換，帶模擬和數字濾波 AD采樣速率：400HZ 至小輸入值：0.06uV/d 輸入范圍：－10～30mV 精度：顯示精度150,000 |
秤的標定和功能 | 標定：免砝碼和砝碼標定 濾波：多級數字濾波 秤的功能：去皮、清皮、零點自動跟蹤、運動檢測 其他功能：皮重值、凈重顯示 輸入點/輸出點：8輸入/8輸出 |
線性和穩定性 | 非線性：高于0.002%FS 溫度系數：≤5ppm℃ |
傳感器 | 激勵電壓：5VDC 連接傳感器數目：4個350Ω傳感器 連接方式：四線制或者六線制 |
通訊 | 通信接口：RS232、RS485 |
安裝 | 安裝方式：標準工業導軌安裝 |
溫度和外殼 | 工作溫度：-10℃-40℃，至大溫度95%，無冷凝 外殼材質：鋁ABS 功率：24VDC電源輸入，整機功耗3W |
特點
128*32 OLED點陣顯示
多級動態數字濾波，滿足高速動態稱重需求
抗電磁干擾、抗外界震動
支持多種選件
顯示分度150,000
1路傳感器接口，至多支持4個350歐姆傳感器
1路RS232與1路485雙串口通訊口,支持MODBUS-RTU
支持模擬量輸出
400Hz/200Hz/100Hz速度可選擇的A/D重量更新速度
簡單比較預置點、順序控制預置點、減少重量控制預置點
高速動態檢重功能、4種物料雙速配料功能
模擬量（AN）輸出、MODBUS-RTU/TCP
8進8出I/O控制、Profibus-DP、Ethernet/IP
20-100HZ重量連續輸出
10/100M自適應以太網口

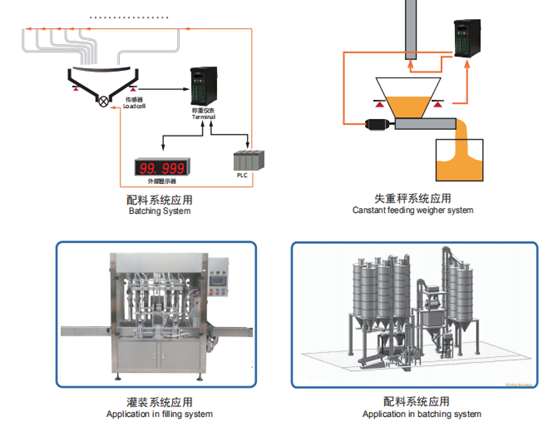

應用
儀表使用注意事項
儀表的使用溫度范圍為：-10～45℃，請避免將儀表安裝在陽光直射的場所，安裝在溫度較低的場所請注保溫，且不要將儀表斷電，因儀表內部可能會形成冷凝。
儀表對防水防塵等級是有要求的，當安裝于配電箱時，使儀表滿足相應的防水防塵等級，對于一些帶電的粉塵(例如碳粉)、易結塊的粉塵(例如水泥、粉煤灰等)、潮濕(例如海邊)、有腐蝕性氣體(例如HF氣體)時要尤其注意。
防雷擊：電子衡器屬于弱電系統，容易受到雷電的襲擊而損壞部件。雷擊主要從兩個方面進入儀表，由電源線導入和由秤臺經信號電纜導入。在正常天氣下，操作人員只要關閉電源開關即可，但在打雷較為嚴重的地區或打雷距離比較近時，要暫停使用，且須拔下儀表電源插頭及秤臺信號電纜插頭(在空曠的室外要特別注意)。
確保儀表單獨接地，接地有雙重作用，它既保護操作人員人身安危，同時也具有抗干擾作用，如果儀表接地不當可能會引起漏電或重量數字跳動。還應定期去檢查接地點是否良好，因?yàn)榻?jīng)過較長時間后，各接地點會產生氧化、銹蝕等情況。
電源供電為AC85～265V時，請按如下方式接地：
電源供電為DC18～36V時，請按如下方式接電源線：
采用AC220V供電的儀表，在進儀表之前，要加裝電源濾波器，如果前端有大功率的變頻器，進儀表前，要加裝電源凈化器，否則，儀表可能無法正常工作。采用DC18～36V供電的儀表，前端開關電源的容量要足夠，否則可能會出現儀表無法啟動或有時無法啟動的現象。
儀表不應和能產生強烈干擾的設備(如可控制硅、接觸器、變頻器等）及有可觀熱量產生的設備放在同一箱體中，若不能保證這一點，則應考慮在它們之間設置障板隔離，并在箱體內安置風扇 ●不要將儀表的激勵電源給其它設備供電，否則可能導致儀表顯示值跳動或稱量值不準甚至燒壞儀表。
使用儀表開關量輸入時，本公司儀表要求的輸入類型為無電壓觸點輸入或NPN型三極管輸入，如果輸入是PLC給出的，PLC類型為繼電器型或共地型。輸入接口與外部設備的連接電纜距離不要超過5米，建議不要靠近交流電源與動力線，以免引起誤運作。
使用儀表開關量輸出時，本公司儀表輸出觸點為NPN型三極管輸出，驅動能力可達300mA，外接電壓為DC12～48V，如果輸出是驅動中間繼電器的，就要注意儀表的驅動能力(超過儀表的驅動能力可能會燒壞儀表輸出或減少輸出點的壽命)和并聯反向二極管的方向(1N4007,接反會燒壞儀表)。如果輸出是驅動PLC觸點時，PLC輸入觸點類型要求為共源型。
●儀表使用RS232通訊時，應注意：
※ 通訊電纜要使用屏蔽線(將屏蔽層接地)，長度不得超過15米。
※ 通訊電纜端子要接牢，不可有任何松動，否則，可能會燒壞儀表或上位機的通訊板。
※ 不可帶電拔插通訊端子，否則，可能會燒壞儀表或上位機的通訊板。
●儀表使用RS485通訊時，應注意：
※ 一般RS485協議的接頭沒有固定的標準，可能根據廠家的不同引腳順序和管腳功能可能不盡相同，用戶可以查閱相關產品RS485的引腳圖。
※ 每臺儀表要手牽手地串下去，不可以有星型連接或者分叉，如果有星型連接或者分叉，干擾將非常大，會造成通訊不暢，甚至通訊不上。
※ 通訊電纜應選用屏蔽雙絞線(將屏蔽層接地)，其次為雙絞線，不要使用普通的電纜，如果使用普通電纜，干擾將非常大，會造成通訊不暢，甚至通訊不上。通訊電纜的長度不得超過500米。
※ 請接入終端電阻，以增強系統的抗干擾性，終端電阻的阻值是330歐，功率1/2W。
※ 通訊電纜端子要接牢，不可有任何松動，否則，可能會燒壞儀表或上位機的通訊板。
※ 不可帶電拔插通訊端子，否則，可能會燒壞儀表或上位機的通訊板。
